電動葫蘆是由電力驅動的輕型起重設備。它的起重量有100、250、1000、2000、3000、5000和10000kg等幾種起重等級。電動葫蘆與其它起重機械相比，具有外形尺寸小、重量輕，結構緊湊、操作方便等優點，哎玻璃工廠常作為原料車間至爐頭料倉的運料設備。

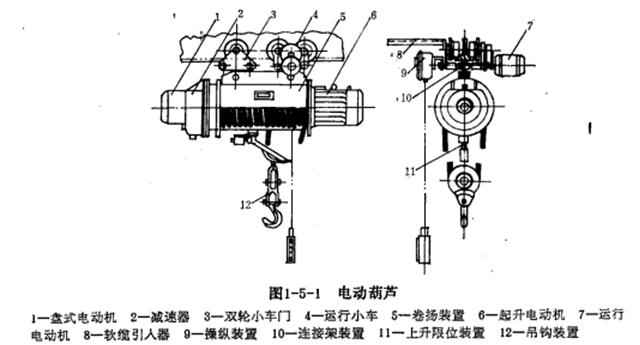

電動葫蘆如圖1-5-1所示。
電動葫蘆是由電力驅動的輕型起重設備。它的起重量有100、250、1000、2000、3000、5000和10000kg等幾種起重等級。電動葫蘆與其它起重機械相比，具有外形尺寸小、重量輕，結構緊湊、操作方便等優點，哎玻璃工廠常作為原料車間至爐頭料倉的運料設備。
電動葫蘆如圖1-5-1所示。
電動葫蘆的工作原理是，先啟動起升電動機，把中午起升到適當的高度，再啟動運行電動機把重物暈倒制定的位置，運行小車在單工字鋼梁的下緣行走。行走時采用一個電動機驅動運行小車兩邊的車輪。由于行走速度比較小，因此運行小車一般不設制動機構。運行小車在行走時，為防止重物下降，在起升機構上設置了一個電磁制動器。制動是依靠彈簧的壓力把內、外盤壓緊。原理與摩擦離合器相似，松開時利用電磁鐵通電以后吸住外盤而使用、外盤松開。電磁制動器的電爐與起升電機的電路并聯，因此只要起升電機一啟動，電磁制動器在彈簧的壓力作用下，內外盤緊緊壓住，起到制動的作用。
電動葫蘆在起吊物品時為防止超出上升極限位置而造成事故，一般在卷筒的下部裝設上升限位器。當載荷上升至極限位置時，壓板與限位開關接觸，關閉電源，停止重物繼續上升。限位器是為防止吊鉤是航盛超過極限位置時而用的，因此不能經常使用。
目前我國生產的電動葫蘆有快速和慢速兩種型式，慢速一般應用在精密安裝場合，而玻璃工廠對起升、運行無特殊要求，一般使用快速電動葫蘆。
電動葫蘆在使用時要絕對禁止超載和不能超過額定合閘次數（TVH型60次/h,CD型120次/h）；同時要密切注意鋼繩的磨損情況，發現問題，及時更換，以避免發生事故。

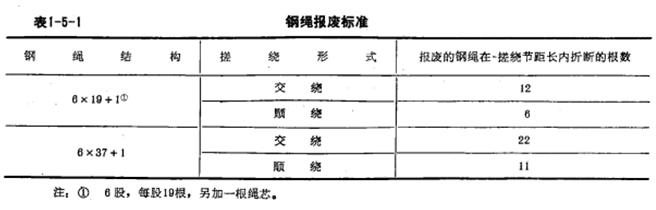

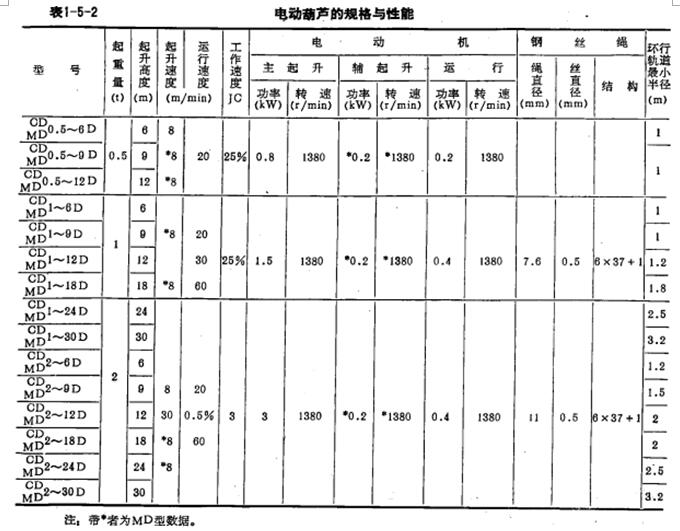

鋼繩的報廢標標準見表1-5-1.電動葫蘆的規格性能見表1-5-2
